El proyecto consistió en el diseño estructural integral de una cubierta metálica destinada a proteger la piscina del polideportivo municipal de Viterbo, Caldas. Se trata de una edificación de un solo nivel, clasificada como Grupo de Uso II (ocupación especial) conforme al Reglamento Colombiano de Construcción Sismorresistente NSR-10, categoría que exige un nivel de desempeño superior al de una edificación ordinaria, dado el uso recreativo y deportivo del espacio.

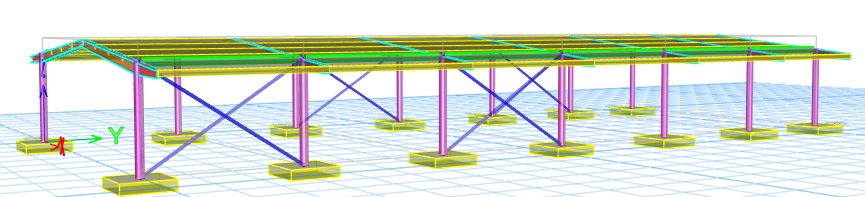

Para resistir los sismos, la estructura combina dos sistemas trabajando en direcciones perpendiculares: en un sentido, pórticos resistentes a momento con capacidad de disipación moderada de energía (DMI), habilitados por la NSR-10 para estructuras de un solo nivel; en el otro, pórticos arriostrados concéntricamente con capacidad especial de disipación de energía (DES). Esta combinación permite aprovechar lo mejor de cada sistema: los pórticos a momento otorgan continuidad espacial sin diagonales que interrumpan la circulación, mientras que los arriostramientos concentran la rigidez lateral donde es más eficiente.
La configuración estructural no presenta irregularidades en planta ni en altura, salvo una condición particular: al contar únicamente con dos columnas en cada línea de pórticos resistentes a momento, la estructura se clasifica con irregularidad por ausencia de redundancia. Esta condición está prevista y regulada por la norma, y se traduce en exigencias adicionales de detallado y verificación que el equipo incorporó desde la concepción del diseño.
En cuanto a materiales, las columnas son perfiles tubulares circulares PTC 250×9 mm, rellenos de concreto de 21 MPa, en acero A500 Grado C (fy = 315 MPa), una solución compuesta que combina la resistencia del acero con la rigidez y el confinamiento que aporta el núcleo de concreto. Las vigas de los pórticos resistentes a momento son de sección de altura variable, con perfil base W12x26, mientras que las vigas de los pórticos arriostrados son W8x15; ambas en acero A572 Grado 50 de 345 MPa de fluencia. Las riostras son perfiles tubulares cuadrados PTC 100×4, en acero A500 Grado C, diseñadas para cumplir los requisitos de ductilidad alta que exige la NSR-10 para miembros sometidos a compresión.
La cubierta se resuelve con lámina tipo standing seam, sistema que además de su desempeño hidráulico permitió verificar el diseño frente a las presiones de succión generadas por el viento sobre sus componentes y revestimientos, chequeo que se incorporó explícitamente en las memorias de cálculo.
Estas memorias, junto con los planos estructurales, constituyen los documentos de diseño integral del proyecto y son la base técnica con la que se garantiza su viabilidad constructiva y su seguridad ante las solicitaciones previstas por la norma.

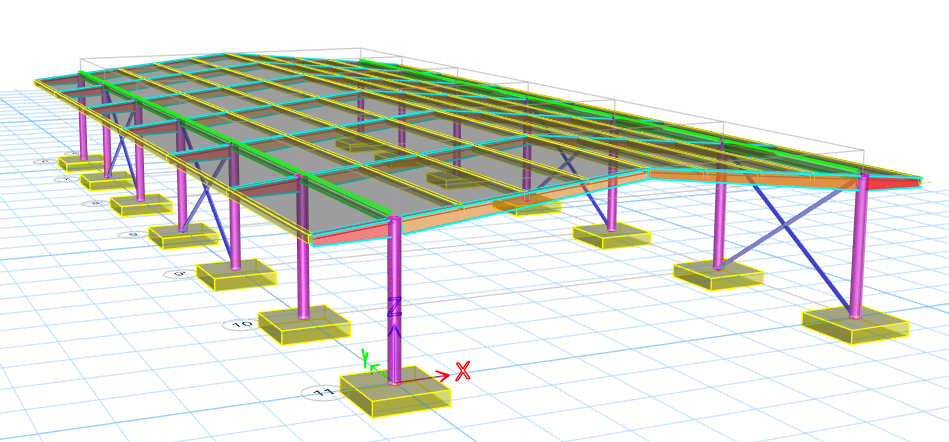

El reto central del proyecto fue lograr que dos sistemas estructurales de comportamiento distinto (pórticos resistentes a momento y pórticos arriostrados) trabajaran de forma coherente dentro de una misma estructura tridimensional, sin sacrificar economía, resistencia, funcionalidad ni estética.La condición de ausencia de redundancia, propia de contar con solo dos columnas por línea de pórtico a momento, obligó a un control riguroso del comportamiento global: cada elemento debía responder con mayor certeza, sin margen para redistribuciones de carga que en estructuras más redundantes ocurren de forma natural. Esto se tradujo en un detallado más exigente de conexiones y elementos, y en verificaciones adicionales de estabilidad y ductilidad.El resultado es una solución que integra ambos sistemas en un modelo tridimensional único, calibrado para responder de manera predecible ante cargas gravitacionales, sismo y viento, incluyendo los efectos de succión sobre la cubierta. Esta integración no solo garantiza el cumplimiento normativo de la NSR-10: también asegura que la estructura funcione como el espacio deportivo lo requiere (amplio, sin obstrucciones visuales innecesarias) y que su expresión arquitectónica acompañe, en lugar de comprometer, el carácter público y recreativo de la instalación. Es, en últimas, la evidencia de que seguridad estructural, funcionalidad y arquitectura pueden resolverse como un mismo problema de ingeniería.
